Support patio NP3 - Poutre perpendiculaire a la fondation - Nami Fixations

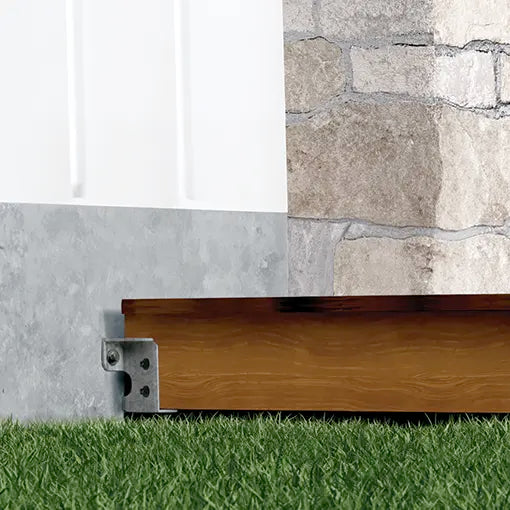

Le support patio NP3 – poutre perpendiculaire à la fondation – Nami Fixations est un support structural de qualité professionnelle conçu pour fixer une poutre directement à la fondation lorsque la structure de patio est perpendiculaire à la maison. Idéal pour les terrasses basses et les patios près du sol, il permet d’obtenir un ancrage solide, durable et validé par ingénierie sans compromettre l’intégrité de la fondation ni du revêtement extérieur.

Le modèle NP3 possède une capacité de charge allant jusqu’à 3 000 lb et est couvert par une garantie limitée de 25 ans, ce qui en fait une solution fiable pour les projets résidentiels exigeants. Fabriqué en acier galvanisé, il résiste à la corrosion et aux rigueurs du climat québécois, tout en assurant une performance constante au fil des années.

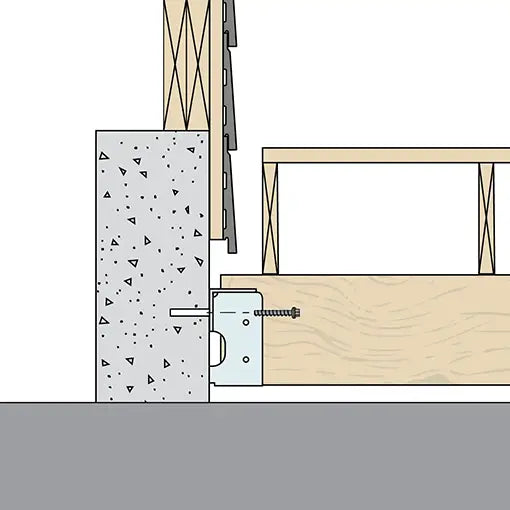

Sa conception spécifique pour poutre perpendiculaire permet l’installation de terrasses dans les espaces restreints, avec des ancrages positionnés de chaque côté de l’assise de la poutre. Le support NP3 limite la découpe du coffrage isolé et réduit les risques d’infiltration d’eau en permettant de faire passer uniquement l’extrémité de la poutre à travers le revêtement.

Points forts pour la construction :

• Support structural pour poutre perpendiculaire à la fondation.
• Capacité de charge jusqu’à 3 000 lb, validée par ingénierie.
• Ancrage direct sur la fondation de béton (minimum 6 po d’épaisseur, 15 MPa).
• Idéal pour patios bas, terrasses près du sol et espaces restreints.
• Conception qui limite la découpe du coffrage isolé et réduit le risque d’infiltration d’eau.
• Distance possible entre deux supports jusqu’à 7 pi, selon la conception de la structure.
• Installation simple et rapide, avec concept économique en temps de main-d’œuvre.

Caractéristiques techniques :

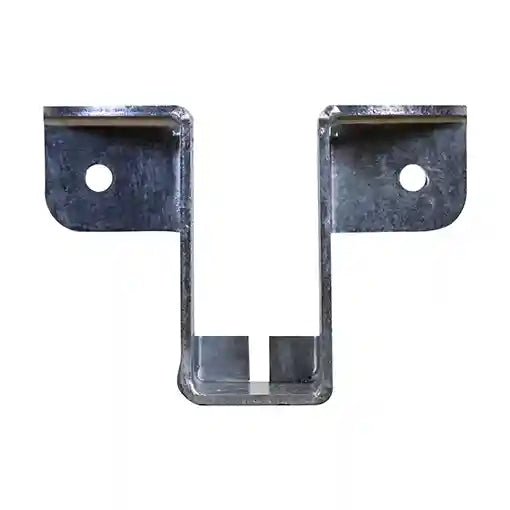

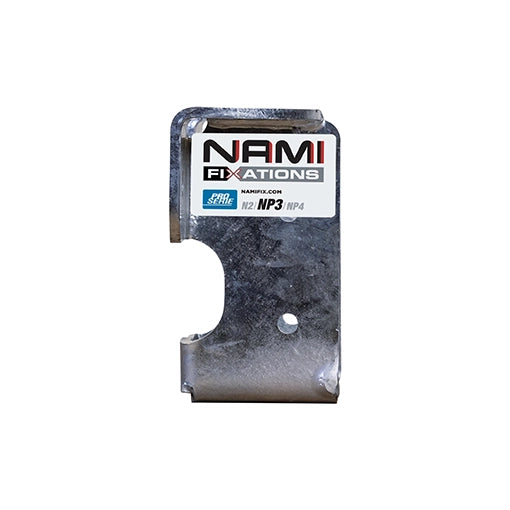

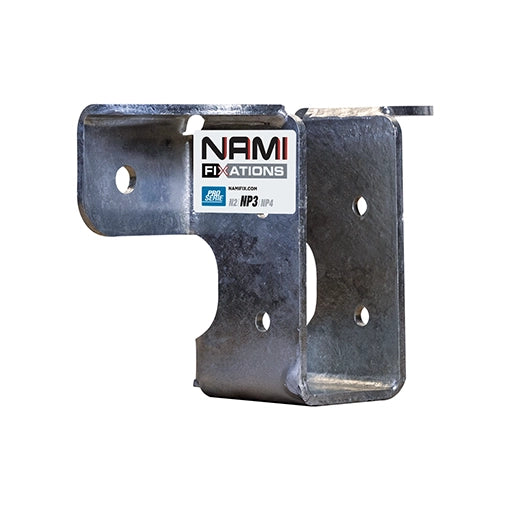

• Matériau : acier galvanisé pour une haute résistance à la corrosion.
• Capacité : jusqu’à 3 000 lb par support, lorsqu’installé avec les ancrages fournis.
• Application : poutre de départ perpendiculaire à la fondation, pour structure de patio en bois.
• Fondation requise : dalle ou mur de béton d’au moins 6 po d’épaisseur, minimum 15 MPa, ne pas installer sur fondation en blocs.
• Distance maximale recommandée entre deux supports : jusqu’à 7 pi, selon le calcul de charge de la structure.
• Garantie : garantie limitée de 25 ans offerte par Nami Fixations.

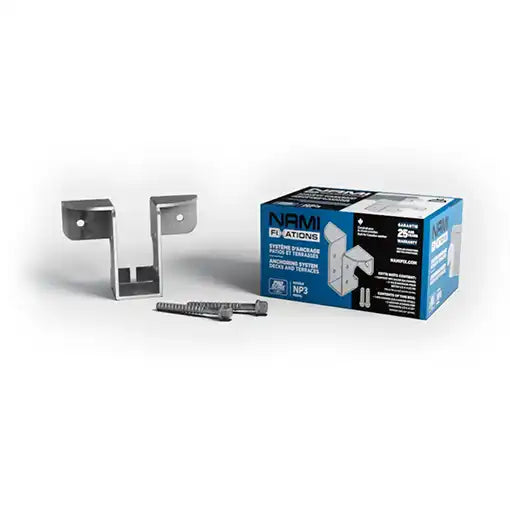

Contenu de la boîte et installation :

• 1 support patio NP3 – Nami Fixations.
• Ancrages à béton fournis pour la fixation du support à la fondation (utilisation obligatoire pour conserver la capacité certifiée de 3 000 lb).

Principales étapes d’installation (résumé) :

• Déterminer la hauteur finale de la terrasse et marquer la position des supports sur la fondation.
• Percer avec une mèche de 1/2 po, 1/2 po plus profond que la longueur de l’ancrage.
• Fixer solidement le support NP3 contre le béton avec les vis d’ancrage fournies.
• Insérer la poutre de bois dans le support et la fixer avec la quincaillerie recommandée, puis poursuivre la structure du patio.
• Pour les projets soumis à un ingénieur ou à la municipalité, le calcul de charges peut se faire selon une charge de référence de 100 lb/pi² en fonction de la surface de la terrasse et de la capacité de chaque support.

Bénéfices pour l’utilisateur :

• Solution professionnelle approuvée au Québec, conçue pour préserver la fondation et le revêtement extérieur.
• Réduction du temps d’installation grâce à un système simple, répétable et économique.
• Meilleure gestion des infiltrations d’eau grâce à une pénétration minimale de la poutre dans l’enveloppe du bâtiment.
• Idéal pour les entrepreneurs, charpentiers-menuisiers et autoconstructeurs qui recherchent un système éprouvé, avec documentation technique et guides d’installation disponibles.

Guide d'utilisation disponible ICI
